Reduzierstück Außendurchmesser 114,3 - DIN 2616
Alle Angaben ohne Gewähr

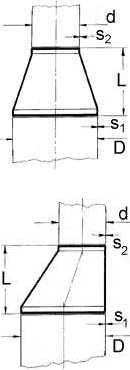

eccentric acc. to DIN 2616 Pt. 1
concentric acc. to DIN 2616 Pt. 2
Made from seamless tubes DIN 2448 of carbon steel St 35.8 I acc. to DIN 17175
wallthicknesses of 3 mm and thicker: with bevelled ends acc. to DIN 2559 form 22
| Rohr-Ø D (mm) | Rohr-Ø d (mm) | Wandstärke s1 (mm) | Wandstärke s2 (mm) | Länge | Toleranz +/- mm | Gewicht ca. kg | |
|---|---|---|---|---|---|---|---|
| konzentr. ca. mm | exzentr. ca. mm | ||||||
| 114,3 | 101,6 | 3,6 | 3,6 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 101,6 | 6,3 | 5,6 | 100 | 100 | 3,0 | 1,8 |
| 114,3 | 101,6 | 8,8 | 8 | 100 | 100 | 3,0 | 2,4 |
| 114,3 | 108 | 3,6 | 3,6 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 33,7 | 3,6 | 2,6 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 42,4 | 3,6 | 2,6 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 42,4 | 6,3 | 3,6 | 100 | 100 | 3,0 | 1,8 |
| 114,3 | 42,4 | 8,8 | 4 | 100 | 100 | 3,0 | 2,4 |
| 114,3 | 44,5 | 3,6 | 2,6 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 48,3 | 3,6 | 2,6 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 48,3 | 6,3 | 4 | 100 | 100 | 3,0 | 1,8 |
| 114,3 | 48,3 | 8,8 | 5 | 100 | 100 | 3,0 | 2,4 |
| 114,3 | 57 | 3,6 | 2,9 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 60,3 | 3,6 | 2,9 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 60,3 | 6,3 | 4,5 | 100 | 100 | 3,0 | 1,8 |
| 114,3 | 60,3 | 8,8 | 5,6 | 100 | 100 | 3,0 | 2,4 |
| 114,3 | 76,1 | 3,6 | 2,9 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 76,1 | 6,3 | 5 | 100 | 100 | 3,0 | 1,8 |
| 114,3 | 76,1 | 8,8 | 7,1 | 100 | 100 | 3,0 | 2,4 |
| 114,3 | 88,9 | 3,6 | 3,2 | 100 | 100 | 3,0 | 0,9 |
| 114,3 | 88,9 | 6,3 | 5,6 | 100 | 100 | 3,0 | 1,8 |
| 114,3 | 88,9 | 8,8 | 8 | 100 | 100 | 3,0 | 2,4 |
Datenblatt
